SP1229HN
是一款同步降壓轉換器，該轉換器可驅動輸出4.8A負載電流。
詳細介紹
文檔與工具
樣品及購買
SP1229HN是一款同步降壓轉換器，該轉換器可驅動輸出4.8A負載電流。設計允許SP1229HN在9V到40V寬輸入電壓范圍內工作。通過將COMP/EN引腳邏輯電平拉低來實現外部關斷功能，并進入待機模式。外部補償使反饋控制環路具有良好的線壓調整率和負載調整率，且外圍設計靈活。
SP1229HN可以工作在CC（恒流輸出）或CV（恒壓輸出）兩種模式，過流保護(OCP)電流值可以通過外部電流檢測電阻精確設置。
SP1229HN適用于有限流要求的DC/DC開關電源，芯片采用QFN20L-5×5封裝，僅需較少的外部器件。

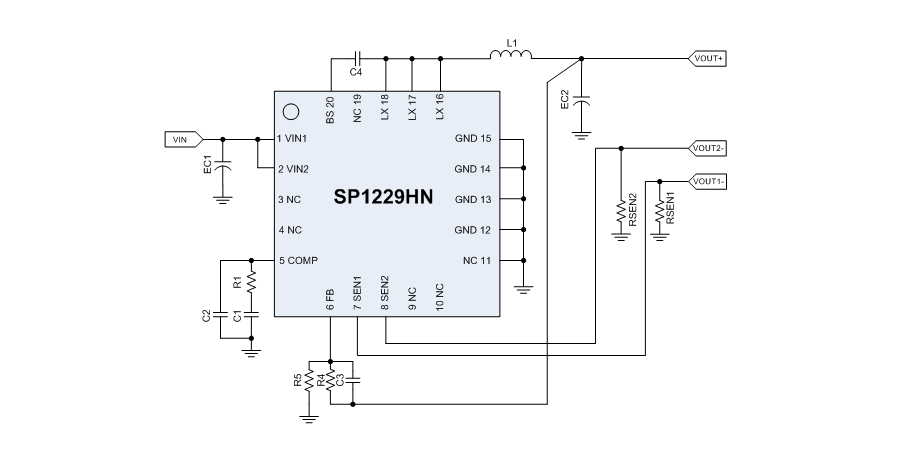

典型應用框圖
應用
● 電壓輸入范圍：9～40V
● 輸出電壓精度（Vref=1.0V）：±2.0%
● CC/CV模式
● 通過外部電阻精確設置限流點；限流精度：±5%
● 過溫保護(OTP)
● 內置軟啟動時間：3ms
● 固定頻率：120KHz
● 輸入欠壓保護（典型7.5V）
● 占空比范圍：0～95%
● COMP引腳同時實現外部補償和關斷控制
● 輸出可使用陶瓷電容
● 可調整的輸出線纜壓降補償
● QFN20L-5×5封裝
● 汽車充電器
● 便攜式充電設配
● 具有限流功能的通用DC/DC轉換器
