SP6669P
是一顆高性能、多工作模式的PWM控制芯片。
詳細介紹
文檔與工具
樣品及購買
SP6669P是一顆高性能、多工作模式的PWM控制芯片。芯片可以工作在跳頻及綠色模式，以此來減小空載和輕載時的損耗，也可以工作在QR工作模式及CCM工作模式，提高整機的工作效率。SP6669P在啟動和工作時只需要很小的電流，可以在啟動電路中使用一個很大的電阻，以此來進一步減小待機時的功耗。SP6669P內置多種保護，包括：輸入電壓過低保護（Brown-out），輸入電壓過高保護（Lineovp），輸出電壓過壓保護（VO_OVP），輸出二極管短路保護(SSP)，逐周期過流保護（OCP），過載保護（OLP），VDD過壓保護（OVP），VDD欠壓保護（UVLO），過溫保護（OTP）等。

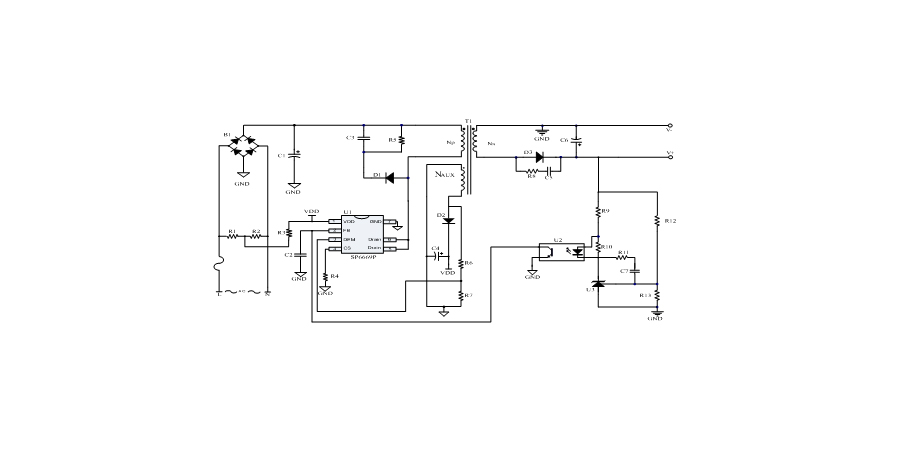

典型應用框圖
應用
● 230Vac輸入待機功耗小于75mW
● 多種工作模式：
CCM@重載
QR@中載
Green Mode@輕載
Burst Mode@空載
● 無噪聲工作
● 內置抖頻能改善EMI
● 內置軟啟動功能減小功率管Drain腳應力
● 低啟動電流，低工作電流
● 輸入電壓過低檢測（Brown-out）功能，輸入電壓過高檢測（Lineovp）功能
● VDD過壓保護（OVP），欠壓保護（UVLO），輸出過壓保護（VO-OVP）
● 過溫保護（OTP）
● 過載保護（OLP）
● DIP7封裝
● 充電器
● AC/DC電源適配器
● 機頂盒電源
● 開放框架式開關電源
● 個人電腦輔助電源
